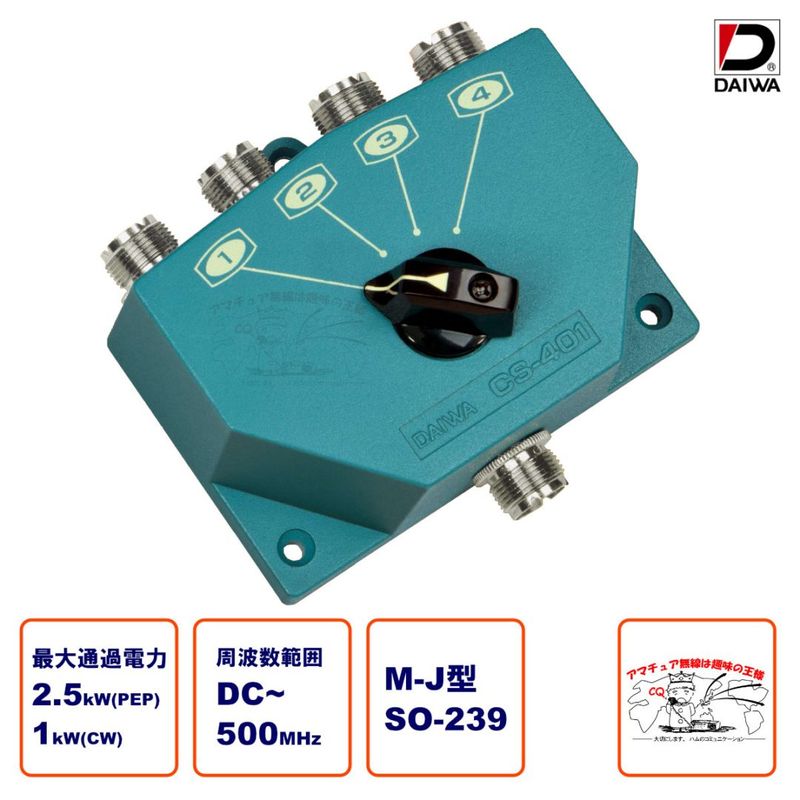

特徴
・入出カコネクタ配置がよぐ接続位置が見やすいロータリー式スイッチです。
・独特な切替え機構により、回路間のアイソレーションが大きく取れています。
・動作していないアンテナ側は、常に接地される構造になっているため、安定かつ効率の良い切替えができます。
・4ポジションのうち使用してないポートがある場合、雷雨時にそのポートを選択することにより誘雷による無線機のダメージを防ぐことができます。
※しかし、このポートを選択しても接続されたアンテナに直接落雷があった場合は、無線機のダメージを肪とはできません。

使用上のご注意
無線機を送信状態のまま、スイッチを切替えないでください。
必ず受信状態であることを確認してからスイッチを切り替えてください。
(スイッチの接点周囲は、すべて接地されていますので、スイッチの出力回路をショートさせた状態と同じになります。)

仕様
最大通過電力：2.5KW(PEP)、1KW(CW)
インピーダンス：50Ω
挿入損失：0.2dB以下
定在波比：1.2:1以下
周波数範囲：DC〜500MHz
アイソレーシヨン：60dB (200MHz)以上
出カポート：4
コネクタ：SO-239（M-J型）
寸法：109(W)X63 (H) X98(D)mm
重量：0.86kg
